Infra merah : 1,6 V
Merah : 1,8 V – 2,1 V
Oranye : 2,2 V
Kuning : 2,4 V
Hijau : 2,6 V
Biru : 3,0 V – 3,5 V
Putih : 3,0 – 3,6 V
Ultraviolet : 3,5 V
Uno berbeda dengan semua board sebelumnya dalam hal koneksi USB-to-serial yaitu meng-gunakan fitur Atmega8U2 yang diprogram sebagai konverter USB-to-serial berbeda dengan board sebelumnya yang menggunakan chip FTDI driver USB-to-serial.
Nama “Uno” berarti satu dalam bahasa Italia, untuk menandai peluncuran Arduino 1.0. Uno dan versi 1.0 akan menjadi versi referensi dari Arduino. Uno adalah yang terbaru dalam serangkaian board USB Arduino, dan sebagai model referensi untuk platform Arduino, untuk perbandingan dengan versi sebelumnya, lihat indeks board Arduino.
Daya
Arduino Uno dapat diaktifkan melalui koneksi USB atau dengan catu daya eksternal (otomatis). Eksternal (non-USB) daya dapat berasal baik dari AC-ke adaptor-DC atau baterai. Adaptor ini dapat dihubungkan dengan menancapkan plug jack pusat-positif ukuran 2.1mm konektor POWER. Ujung kepala dari baterai dapat dimasukkan kedalam Gnd dan Vin pin header dari konektor POWER.
Kisaran kebutuhan daya yang disarankan untuk board Uno adalah7 sampai dengan 12 volt, jika diberi daya kurang dari 7 volt kemungkinan pin 5v Uno dapat beroperasi tetapi tidak stabil kemudian jikadiberi daya lebih dari 12V, regulator tegangan bisa panas dan dapat merusak board Uno.
Pin listrik adalah sebagai berikut:
- VIN. Tegangan masukan kepada board Arduino ketika itu menggunakan sumber daya eksternal (sebagai pengganti dari 5 volt koneksi USB atau sumber daya lainnya).
- 5V. Catu daya digunakan untuk daya mikrokontroler dan komponen lainnya.
- 3,3V. Sebuah pasokan 3,3 volt dihasilkan oleh regulator on-board.
- GND. Ground pin.
Memori
ATmega328 memiliki 32 KB (dengan 0,5 KB digunakan untuk bootloader), 2 KB dari SRAM dan 1 KB EEPROM (yang dapat dibaca dan ditulis dengan EEPROM liberary).
Input dan Output
Masing-masing dari 14 pin digital di Uno dapat digunakan sebagai input atau output, dengan menggunakan fungsi pinMode (), digitalWrite (), dandigitalRead (), beroperasi dengan daya 5 volt. Setiap pin dapat memberikan atau menerima maksimum 40 mA dan memiliki internal pull-up resistor (secara default terputus) dari 20-50 kOhms. Selain itu, beberapa pin memiliki fungsi khusus:
- Serial : 0 (RX) dan 1 (TX). Digunakan untuk menerima (RX) dan mengirimkan (TX) TTL data serial. Pin ini dihubungkan ke pin yang berkaitan dengan chip Serial ATmega8U2 USB-to-TTL.
- Eksternal menyela : 2 dan 3. Pin ini dapat dikonfigurasi untuk memicu interrupt pada nilai yang rendah, dengan batasan tepi naik atau turun, atau perubahan nilai. Lihat (attachInterrupt) fungsi untuk rincian lebih lanjut.
- PWM : 3, 5, 6, 9, 10, dan 11. Menyediakan output PWM 8-bit dengan fungsianalogWrite ().
- SPI : 10 (SS), 11 (Mosi), 12 (MISO), 13 (SCK). Pin ini mendukung komunikasi SPI menggunakan SPI library.
- LED : 13. Ada built-in LED terhubung ke pin digital 13. Ketika pin bernilai nilai HIGH, LED on, ketika pin bernilai LOW, LED off.
Uno memiliki 6 masukan analog, berlabel A0 sampai dengan A5, yang masing-masing menyediakan 10 bit dengan resolusi (yaitu 1024 nilai yang berbeda). Selain itu, beberapa pin memiliki fungsi khusus:
- I2C : A4 (SDA) dan A5 (SCL). Dukungan I2C (TWI) komunikasi menggunakan perpustakaan Wire.
- Aref : Tegangan referensi (0 sampai 5V saja) untuk input analog. Digunakan dengan fungsi analogReference ().
- Reset : Bawa baris ini LOW untuk me-reset mikrokontroler.
Light
Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen
elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan
maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED
dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang
digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat,
seperti pada remote TV.
Cara
Kerja
Cara
kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu
Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya
apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda. LED sendiri
terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan
junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah
proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang
murni, sehingga dapat emnghasilkan karakteristik kelistrikan yang diinginkan.

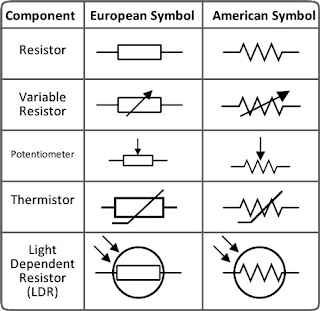

C. Resistor
Resistor
atau hambatan yaitu salah satu komponen elektronika yang punya nilai hambatan
tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir
melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Tapi
tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang
punya resistansi yang cukup tinggi dan tahan pada arus kuat. Contohnya,
penggunaan kawat nikrom bisa dilihat pada elemen pemanas setrika. Jika elemen
pemanas tersebut dibuka, maka ada seutas kawat spiral yang biasa disebut dengan
kawat nikrom.
Satuan
Resistor yaiti Ohm (Ω) yang merupakan satuan SI buat Resistansi listrik.
Fungsi
Resistor
Ada
beberapa fungsi dari Resistor yang harus kamu ketahui, yaitu:
~
Fungsi resistor yaitu buat membatasi arus listrik yang mengalir.
~ Fungsi resistor buat aplikasi DC yang
membutuhkan keakuratan yang sangat tinggi. Contoh, aplikasi penggunaan resistor
ini yaitu DC Measuring equipment, dan reference gulators buat voltage regulator
dan decoding Network.
~
Fungsi resistor sebagai standart didalam verifikasi keakuratan dari suatu alat
ukur resistive.
~
Fungsi resistor buat pengatur tegangan output pada power supplay.
~ Fungsi resistor buat aplikasi power,
karena membutuhkan frekuensi respon yang baik, daya yang tinggi dan nilai yang
lebih besar dari pada power wirewound resistor.
~
Fungsi resistor pembagi tegangan.
Karakteristik
Resistor
Ada
beberapa karakteristik utama pada sebuah resistor, yaitu sebagai berikut:
~
Resistansi terhadap daya listrik yang dapat boros
~
Koefisien suhu, desah listrik, dan induktansi
~
Resistor bersifat resistif
~ Terbuat dari bahan karbon
