a) IC RAM 6116
b)
c) Resistor
d) Switch SPDT
RAM adalah
memori tempat penyimpanan data dan atau program untuk sementara waktu. Ada 2
macam RAM yaitu : RAM statis dan RAM dinamis. RAM statis mempunyai keuntungan
dalam hal kemudahan pengoperasiannya karena tidak diperlukan refresh Row
Address Strobe (RAS) dan Colom Address Strobe (CAS). Sedangkan kerugiannya
adalah ukuran bit yang besar dan wakru access yang relatif lebih lama
dibandingkan dengan RAM Dinamis. Apabila diperlukan memori RAM yang cukup kecil
seperti dalam rangkaian sistem minimum
di buku ini maka pemakaian RAM statis akan lebih menguntungkan karena
tanpa menggunakan RAM Controller seperti pada RAM Dinamis. Untuk selanjutnya
RAM statis disebut saja dengan RAM.
RAM 6116 yang
dipakai didalam sistem minimum mempunyai pin CS (Chip Select) untuk
mengaktifkan IC tersebut, pin OE (Output Enable) sebagai pin sinyal kontrol RD
untuk membaca data dan pin WE (Write Enable) sebagai pin sinyal kontrol WR
untuk menulis data seperti gambar 2. Selain itu, terdapat pin-pin untuk addresing A0-A10, pin
data D0-D7 untuk masukan dan keluaran data 8 bit. Sisa bus address mulai A11-A19
dipergunakan untuk rangkaian decoding bagi RAM yang bersangkutan.

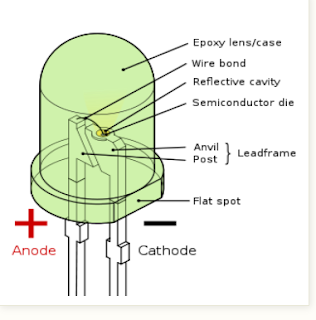

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat, seperti pada remote TV.
Cara Kerja
Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda. LED sendiri terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang murni, sehingga dapat emnghasilkan karakteristik kelistrikan yang diinginkan.
c) Resistor

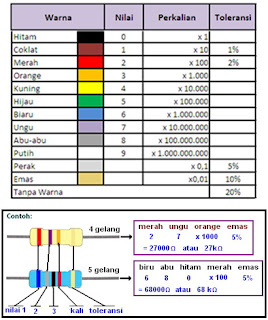

Resistor atau hambatan yaitu salah satu komponen elektronika yang punya nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Tapi tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang punya resistansi yang cukup tinggi dan tahan pada arus kuat. Contohnya, penggunaan kawat nikrom bisa dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka ada seutas kawat spiral yang biasa disebut dengan kawat nikrom.
Satuan Resistor yaiti Ohm (Ω) yang merupakan satuan SI buat Resistansi listrik.
Fungsi Resistor
Ada beberapa fungsi dari Resistor yang harus kamu ketahui, yaitu:
~ Fungsi resistor yaitu buat membatasi arus listrik yang mengalir.
~ Fungsi resistor buat aplikasi DC yang membutuhkan keakuratan yang sangat tinggi. Contoh, aplikasi penggunaan resistor ini yaitu DC Measuring equipment, dan reference gulators buat voltage regulator dan decoding Network.
~ Fungsi resistor sebagai standart didalam verifikasi keakuratan dari suatu alat ukur resistive.
~ Fungsi resistor buat pengatur tegangan output pada power supplay.
~ Fungsi resistor buat aplikasi power, karena membutuhkan frekuensi respon yang baik, daya yang tinggi dan nilai yang lebih besar dari pada power wirewound resistor.
~ Fungsi resistor pembagi tegangan.
Karakteristik Resistor
Ada beberapa karakteristik utama pada sebuah resistor, yaitu sebagai berikut:
~ Resistansi terhadap daya listrik yang dapat boros
~ Koefisien suhu, desah listrik, dan induktansi
~ Resistor bersifat resistif
~ Terbuat dari bahan karbon
Pada rangkaian ini, RAM diberikan
kondisi untuk menulis dan membaca data. Pada saat RAM diinstruksikan untuk
membaca data, data dari address A0 sampai A10 dikirimkan ke D0 sampai D7 dengan
memberikan nilai inputan 1 atau 0 dibagian sebelah kiri RAM. Dan pada saat RAM
diberikan instruksi untuk menulis data, inputan 1 atau 0 yang diubah-ubah ialah
inputan yang berada disebelah kanan dari IC RAM.
